■ 概述

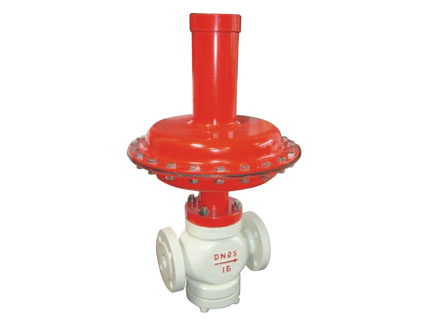

ZZV(C)型自力式微（差）压调节阀无需外加能源，利用被控介质自身能量作为动力源，引入执行机构控制阀芯位置来改变截流面积，从而改变流量，达到控制阀后压力稳定（阀后型）或泄压（阀前型）的目的。具有动作灵敏，密封性好，压力波动小等优点，广泛应用于各种工业设备中气体的微压力控制。
本系列产品根椐阀芯形式分为单座（ZZVP、ZZCP）、双座（ZZVN、ZZCN）两种结构；作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN0.1、1.0、1.6（MPa）；口径范围DN20～300；泄漏量等级有Ⅱ级、Ⅳ级、Ⅴ级和VI级4档；流量特性为快开；压力调节范围在0.4～150kPa分档，可按用户需要组合满足工况要求。
■ 特点
1、无需停止生产即可进行设定值的调整；
2、无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠；
3、执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
4、阀体为四通形式，因而K、B型可通用一种阀体
■ 主要技术参数和性能指标
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数Kv | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
ZZCN |
|
|
|
| 53 | 83 |
|
| |
额定行程(mm) | 6 | 8 | 10 | 15 | 20 | ||||
差压调节范围(Kpa) | 0.5~5.5 5~10 9~14 13~19 18~24 | ||||||||
22~28 26~33 31~38 36~44 42~51 | |||||||||
49~58 56~66 64~78 76~90 88~100 | |||||||||
介质温度（℃） | ≤80 | ||||||||
调节精度（%） | ≤10 | ||||||||
允许等级 | ZZCP/ZZVP | 硬密封：Ⅳ级 | |||||||
ZZCN | 硬密封：Ⅱ级 | ||||||||
注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36~44 …… 88~100Kpa
■ 主要零件材料
阀 体：ZG230-450、ZG1Cr18Ni9、ZG0Cr18Ni12Mo2Ti
阀 芯：0Cr18Ni9、0Cr18Ni12Mo2Ti、0Cr18Ni9+堆焊司钛莱合金、0Cr18Ni12Mo2Ti+堆焊司钛莱合金、0Cr18Ni9+增强聚四氟乙烯
阀 座：0Cr18Ni9、0Cr18Ni12Mo2Ti、0Cr18Ni9+橡胶、
阀 杆：0Cr18Ni9、0Cr18Ni12Mo2Ti
膜 盖：Q235A、1Cr18Ni9Ti
波纹管：1Cr18Ni9Ti
膜 片：丁腈橡胶、三元乙丙胶、氟橡胶、耐油橡胶
■ 外形尺寸
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法兰距离L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
执行器宽K | 395 | |||||||
总高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
导压管接口螺纹 | M16×1.5 | |||||||
重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
■ 应用实例
A.氢冷发电机组密封油系统 B.差压调节阀用于物料循环回路流量控制
C.风机加热系统循环风量控制 E.泵旁路调节 D.两种气体流量的配比控制
