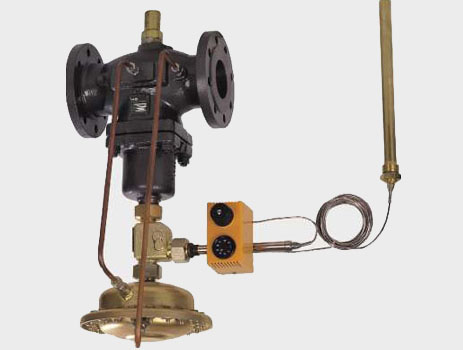

V130D05T06自力式流量温度组合阀
介绍：
■ 概述
V130D05T06/V131D05T06、V130D05T17/V131D05T17 自力式流量、温度组合阀，由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控器组成。
适用于非腐蚀性的液体，在系统管道中的流量温度、控制。按优先动作原理工作，不可以同时控制两个参数。
主要特点如下：
1、 具有压力平衡功能，灵敏度高
2、 低噪音，性能可靠，免于维护
3、 采用标准模块化设计
4、 通过节流阀按标准图调节流量，方便快捷。
5、 采用进口定点调整器，质量可靠，具有超温保护功能
6、 通过组合件，可以进行多项组合控制
■ 阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150）
■ D05执行器
■ T06、T17温控器
■ D05执行器
有效面积 (cm2) | 250 | 630 |
节流器压差(MPa) | 0.02；0.05 | |
允许上下膜室之间最大压差(MPa) | 0.4 | 0.15 |
材 料 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |
控制管线、接头 | 铜管或钢管10×1； 卡套式接头：R1/4〞 | |
执行器型号 | T06 | T17 |
温度设定范围(℃) | -20～50 20-90 40-110 60-120 | |
特殊温度设定(℃) | 110～180 180～250 | |
温度保护 | 超过设定值100℃以内 | |
时间常数(S) | 120 | 20 |
温包材料 | 铜镀镍 | |
毛细管长度 | 5，10，15米 | |
