5520
10740
2760
7970
6130
11340
9510
14720
AW40S
8770
16140
1480
8860
5900
13260
10300
17670
AW50S
13110
27490
6370
20750
14840
29220
23310
37700
型号规格 | AW13 | AW17 | AW20 | AW25 | AW28 | AW35 | AW40 | AW50 | AW60 | |
气缸容量L（升） | 双作用A+B | 6.5 | 14.3 | 30.8 | 48.5 | 73 | 148 | 193 | 350 | 630 |
单作用B | 3.25 | 7.15 | 15.4 | 24.2 | 36.5 | 74.1 | 96.1 | 175 | 315 | |
重量Kg | 双作用 | 48 | 82 | 170 | 195 | 325 | 600 | 800 | 1070 | 1580 |
单作用 | 65 | 116 | 223 | 280 | 450 | 845 | 1070 | 1400 |
| |
■ 概述

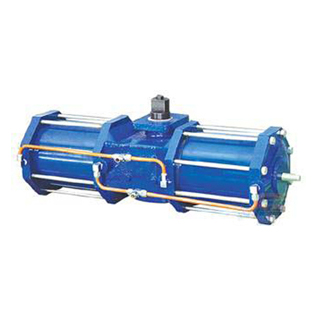

AW气动执行器分为双作用式和单作用（弹簧复位），两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。
■ 特点
1、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°
2、工作环境温度：-20°～80℃。
3、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。
4、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。
5、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。
1、轴承[金属亲PTEE]摩擦系数小，润滑密封效果好。
2、隔板[HT200（FC200）]使气室与回转机构隔离，减少空气消耗量，防止异物进入汽缸，同时为活塞导向，保证动作稳定。
3、进气口[RC1/4，3/8，1/2]。
4、活塞[HT200（FC200）]轻巧耐压，推力损失小，密封性好。
5、活塞杆[45（S45C+HCr）]强度高，表面度硬铬，耐磨损。
6、销轴[45（S45C+HCr）]表面度硬铬，将活塞杆出力平稳供给拨叉。
7、手动蜗轮操作器安装平台。
8、轴[45（S45C+HCr）]耐磨损。
9、汽缸[QT450-10（FCD450）]。
10、限位螺柱调整开关角度，开关各自可调±5°。
11、O型圈[NBR]防水。
12、拨叉[QT450-10（FCD450）]将直线运动转变为回转运动，输出力矩特性适应中大口径阀门扭矩特性。
13、箱体[HT200（FC200）。
■ 双作用输出扭矩表
型号规格 | 气源压力（Mpa） | ||||
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | |
AW13 | 515 | 620 | 770 | 930 | 1080 |
AW17 | 950 | 1270 | 1590 | 1910 | 2230 |
AW20 | 2150 | 2870 | 3580 | 4300 | 5020 |
AW25 | 3360 | 4480 | 5600 | 6720 | 7850 |
Aw28 | 5150 | 6860 | 8580 | 10300 | 12020 |
AW35 | 10120 | 13500 | 16870 | 20250 | 23620 |
AW40 | 13220 | 17630 | 22040 | 26450 | 30860 |
AW50 | 22460 | 29950 | 37440 | 44930 | 52420 |
AW60 | 47300 | 63070 | 78840 | 94610 | 110380 |
型号规格 | 弹簧扭矩 | 气源压力（Mpa） | ||||||
0.4 | 0.5 | 0.6 | ||||||
最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | |
AW13S | 230 | 430 | 185 | 340 | 340 | 545 | 490 | 700 |
AW17S | 330 | 670 | 600 | 930 | 920 | 1290 | 1230 | 1573 |
AW20S | 1190 | 1980 | 880 | 1670 | 1600 | 2390 | 2320 | 3110 |
AW25S | 1600 | 2510 | 1970 | 2880 | 3090 | 4000 | 4210 | 5120 |
AW28S | 2900 | 5610 | 1250 | 3960 | 2970 | 5685 | 4680 | 7400 |
AW35S |
